模型製作（Part3）
2025.10.01

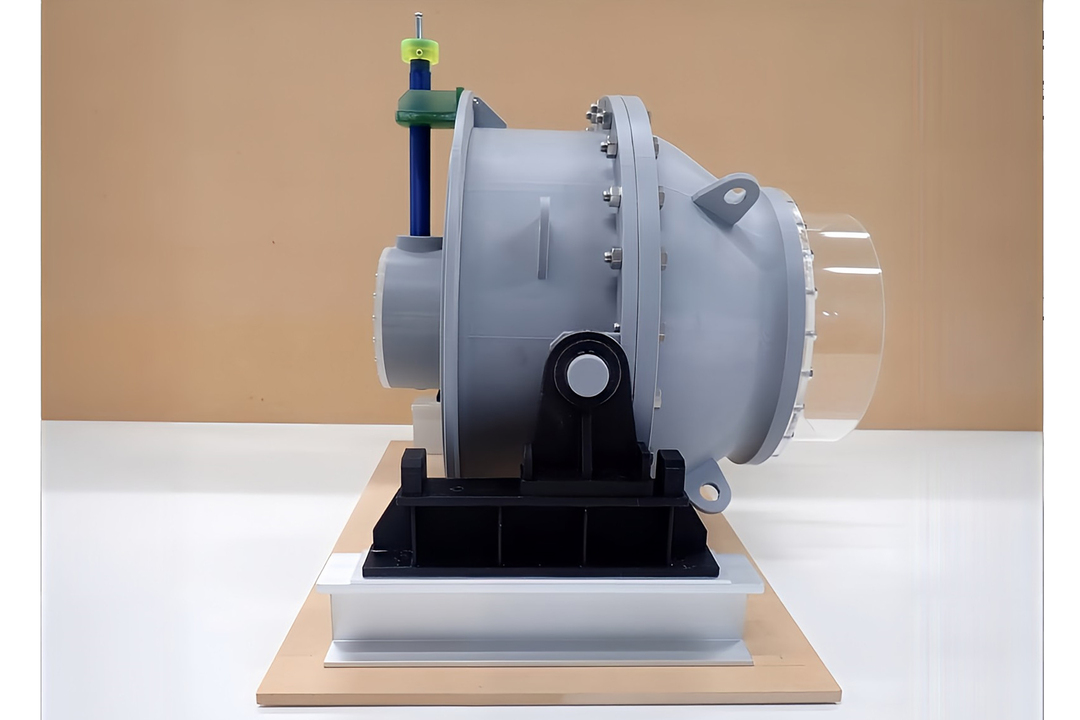

側面（内部構造が良く分かります）
子撫川ダム（富山県）の放流設備である、ホロージェットバルブ（口径0.7ｍ）の1/5スケールモデルを製作しました。
ホロージェットバルブは、放流した水が真っ直ぐに飛ぶように設計されており、ホロージェットバルブの内部構造がひと目で分かるように、カットモデルにしました。上部のハンドルを回して駆動軸を回転させると、ベベルギヤを介して横スピンドルが回転し、ネジ機構によりプランジャーとニードルが前後に移動することが分かります。
今後この模型は、社内教材用として活用したいと考えています。
リンク（YouTube）→
1/5：手動運転動画
形 式：ホロージェットバルブ
口 径：0.7ｍ
開閉形式：機械式
客 先：富山県子撫川総合ダム管理所
ホロージェットバルブは、放流した水が真っ直ぐに飛ぶように設計されており、ホロージェットバルブの内部構造がひと目で分かるように、カットモデルにしました。上部のハンドルを回して駆動軸を回転させると、ベベルギヤを介して横スピンドルが回転し、ネジ機構によりプランジャーとニードルが前後に移動することが分かります。
今後この模型は、社内教材用として活用したいと考えています。
リンク（YouTube）→
1/5：手動運転動画
形 式：ホロージェットバルブ
口 径：0.7ｍ
開閉形式：機械式
客 先：富山県子撫川総合ダム管理所

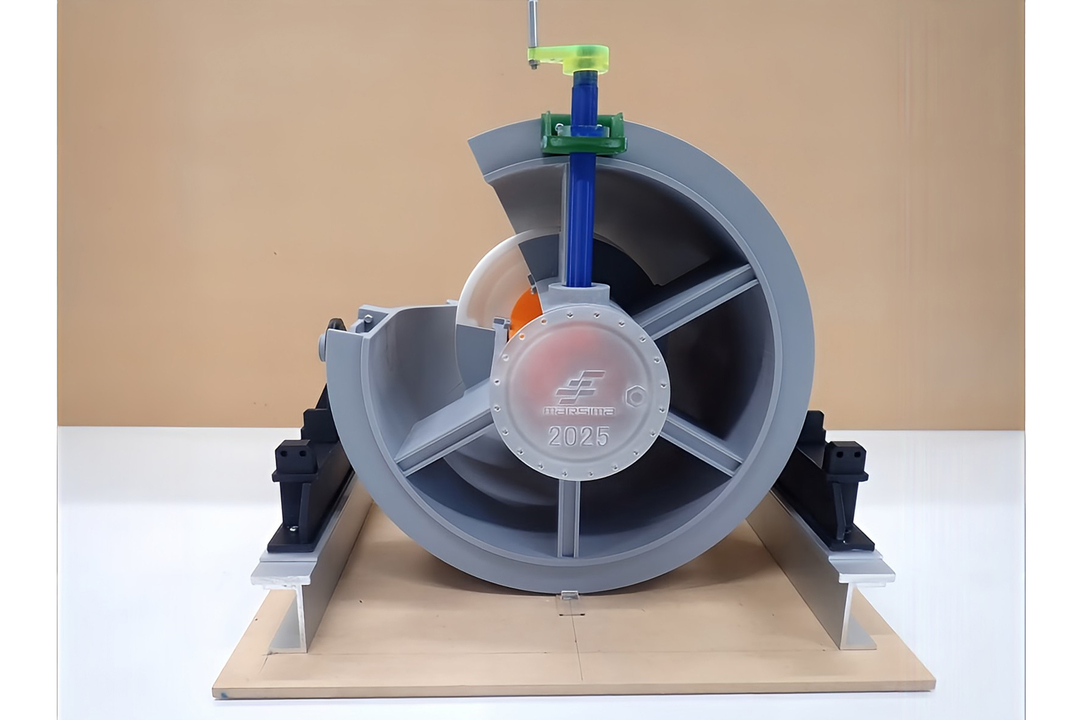

正面
反対側面
