嘉瀬川ダム（佐賀県）のギャラリーに展示する、選択取水設備の1/125スケールモデルの製作を行いました。

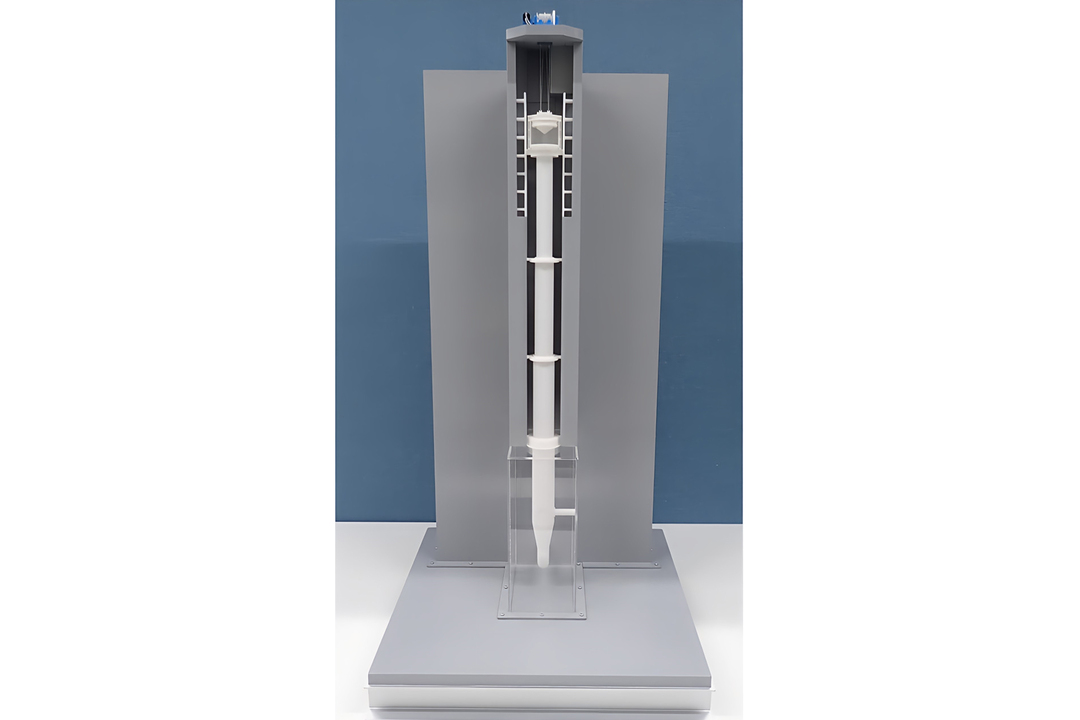

嘉瀬川ダムのギャラリーには選択取水設備の模型がなく、見学会などの説明時に困っているとのことから、見学会参加者への説明用として1/125スケールモデルを製作し、ギャラリーに展示していただきました。選択取水設備（シリンダーゲート）の取水呑口部が、開閉装置により昇降するのが良く分かります。ダムマニヤの方も見学にこられ好評だったとのことです。

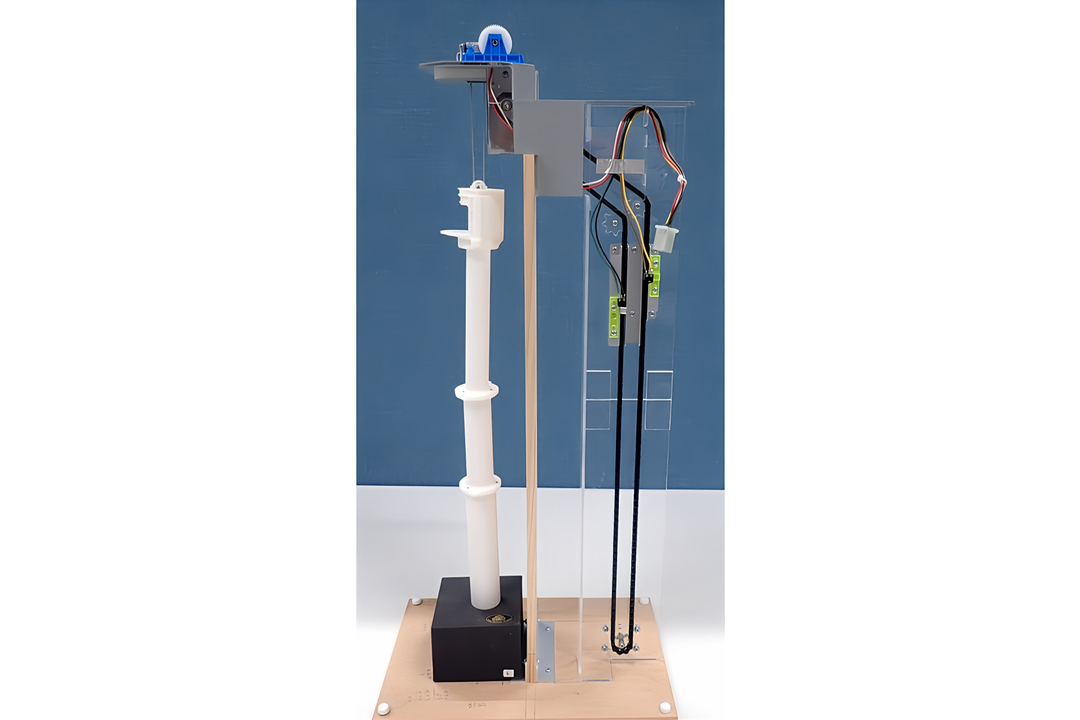

この選択取水設備の模型は、3Dプリンター導入後に初めて製作した模型で、約２ヶ月で製作しました。工夫した主な点は、開閉装置とチェーン式制限開閉器を一体にして、ドラムギヤでチェーンを回し、上下限リミットスイッチで自動停止するようにしたところです。
この模型展示により、見学者の方々がダム設備に対して、少しでも興味を持っていただけると幸いです。

リンク（YouTube）→
1/125：組立・運転動画

設備概要
形　式：側壁付円形多段式ゲート3段式　
口　径：φ2.8ｍ～φ3.4ｍ　揚程：61.6ｍ　
開閉形式：ワイヤロープウインチ式　
客　先：国土交通省 九州地方整備局 佐賀河川事務所
