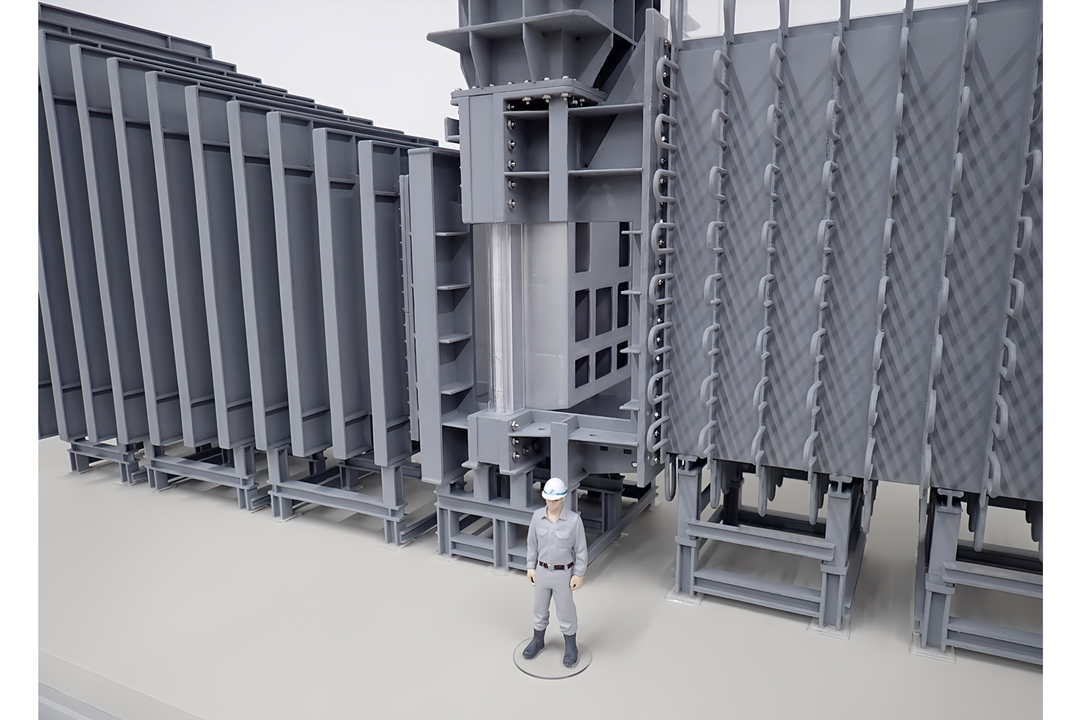

足羽川ダム（福井県 建設中）のギャラリーに展示する、常用洪水吐ゲート設備の1/25スケールモデルの製作を行いました。大部分を3Dプリンターで製作し、塗装を施してジオラマ風に仕上げました。製作期間は約５ヶ月かかりました。

工夫した主な点は、
１．油圧シリンダーの中に電動ネジ昇降機構を組み込み、扉体の上下開閉を可能にした、
２．ケーシングの一部をカットして、扉体の開閉状況が確認できるようにした。

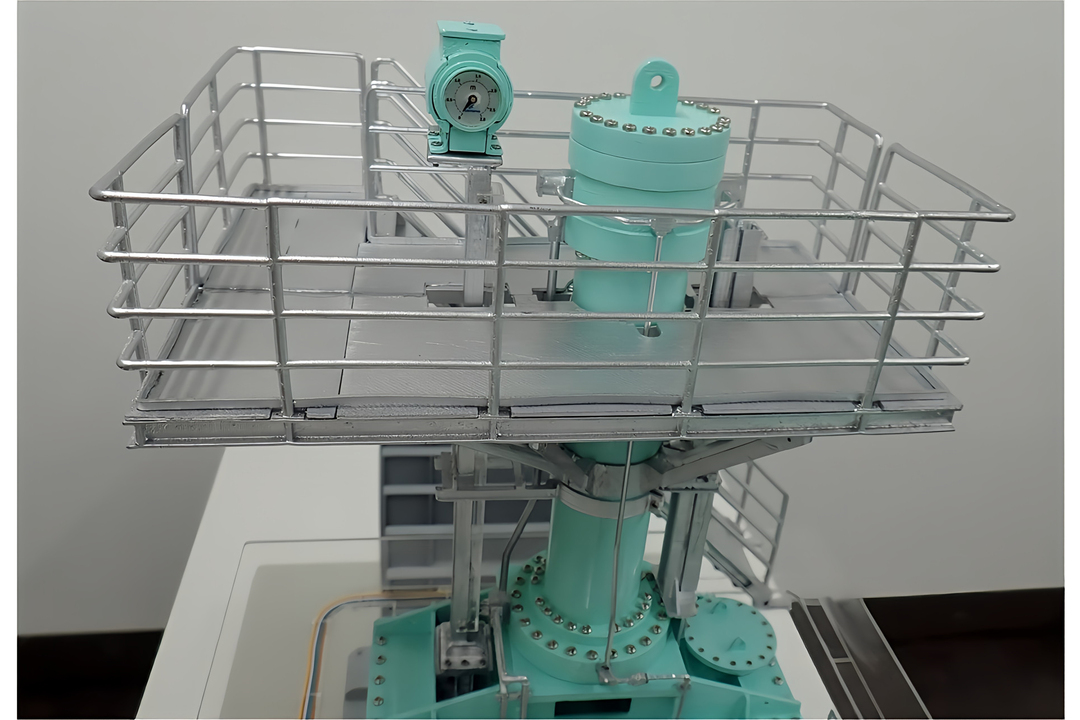

３．模型では極小サイズの開度計に、指針の動作機構を組み込み、実物同様指針が扉体の開度を表示するようにした。
の以上となります。

1/25スケールモデル以外に、４年前の2021年に製作した1/50スケールモデルの動画も公開していますので、合わせてご覧下さい。なお、この模型製作時は、現在あるレーザーカッターや3Dプリンターが無く、１mmのアクリル板から部品を１枚ずつ切り出し、全て手作業で作成しています。今思い出しても大変な作業でした。

リンク（YouTube）→
1/25：組立動画
1/25：運転動画
1/50：組立動画

設備概要
形　式：ナロースロット型高圧スライドゲート　
純径間：2.2ｍ　有効高：2.4ｍ　開閉形式：油圧シリンダー式　
客　先：国土交通省 近畿地方整備局 足羽川ダム工事事務所
