半円多段式取水設備

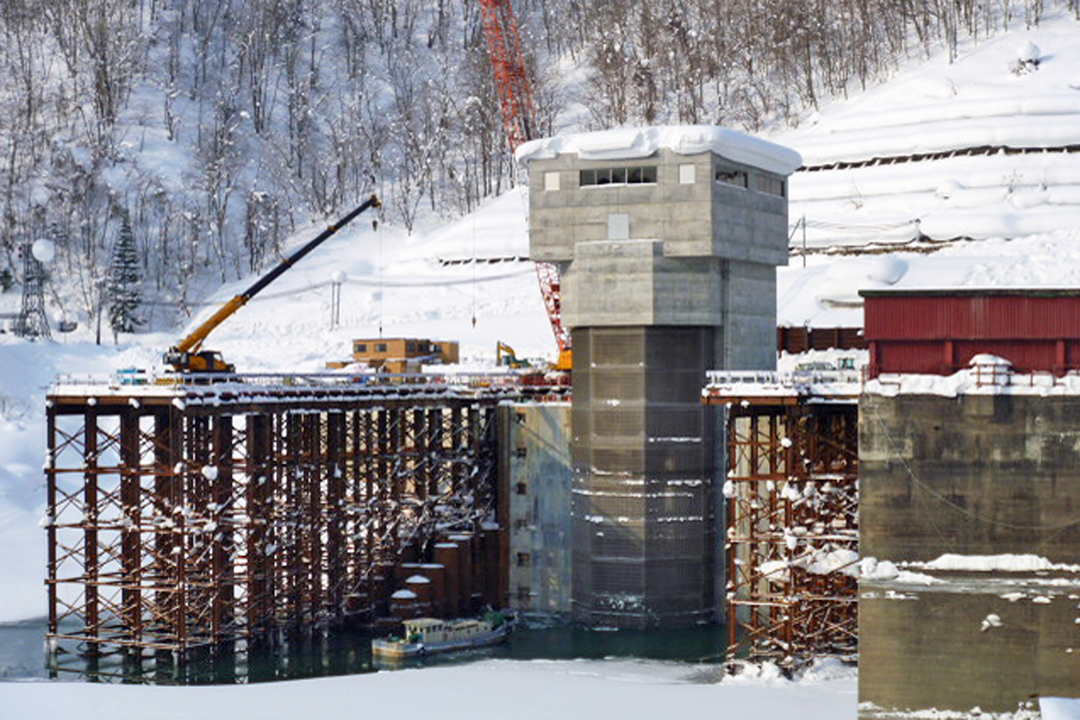

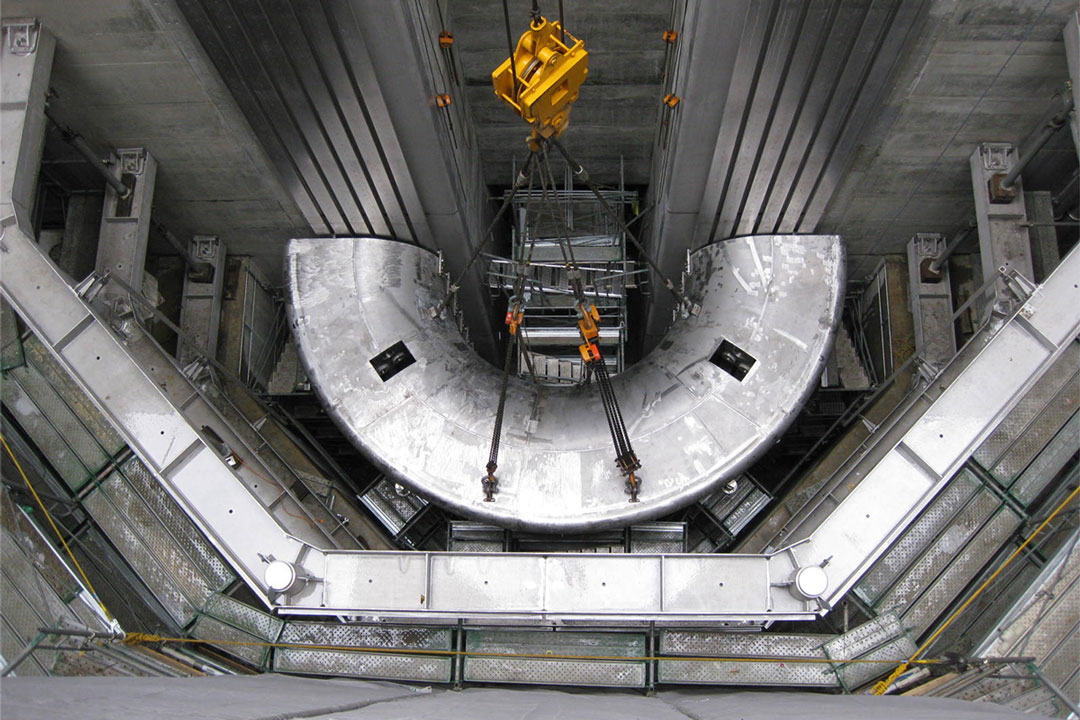

北海道開発局 新桂沢ダム (取水ゲート下方から)

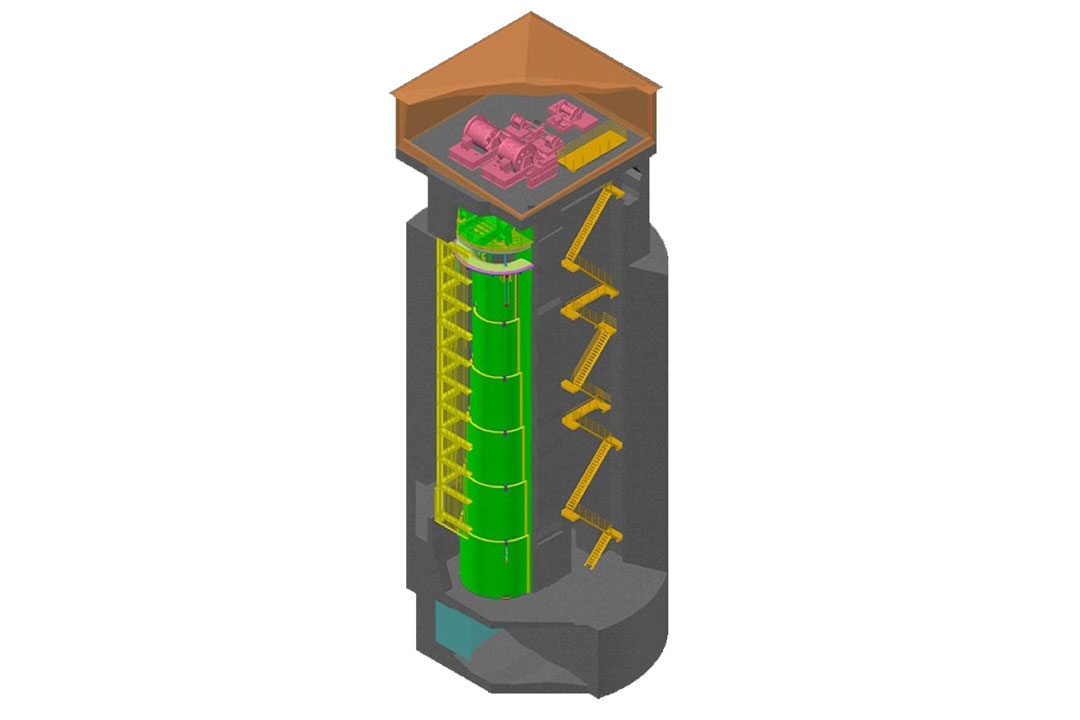

ダム水位に連動して、複数段の半円筒形のローラゲートが伸縮し、最上部の扉体から越流取水することで、連続的な表層取水および選択取水を行います。
特長
- 半円形状の扉体から越流取水するので、直線形に比べて効率良く大流量の取水が可能です。
- 扉体は半円形ローラゲートなので、直線多段式と同様に保安ゲートを併設して経済性を図ります。
- 呑口上部に整流板を設けて、中層取水時の取水精度を向上させる場合もあります。
