ホロージェットバルブ

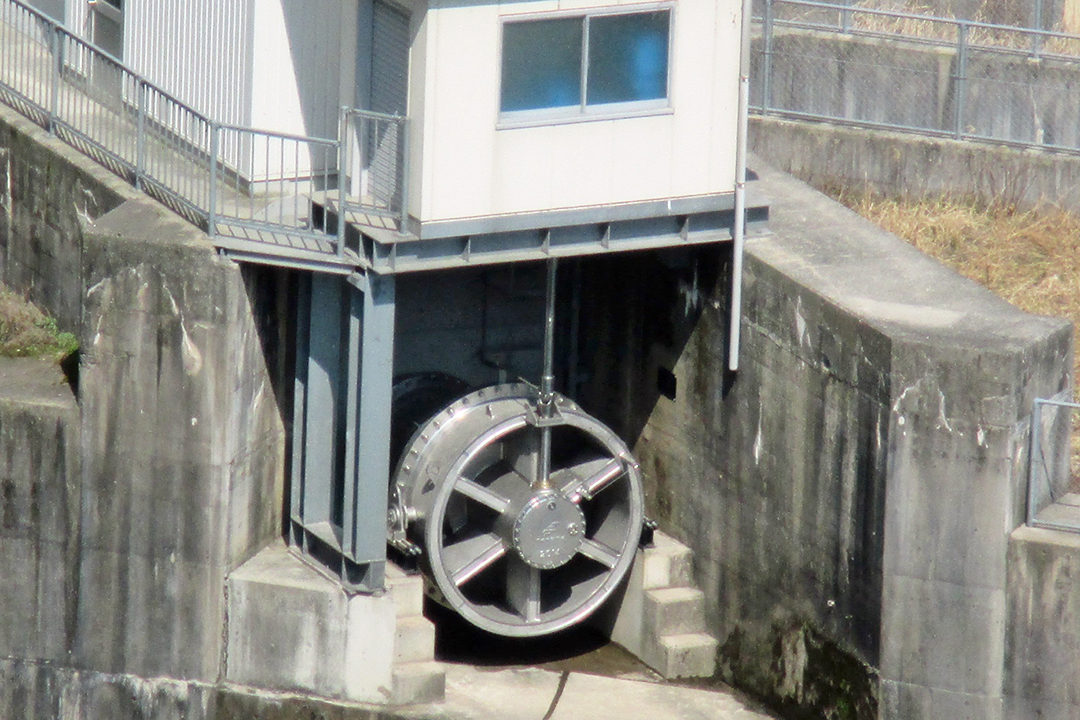

近畿地方整備局 蓮ダム

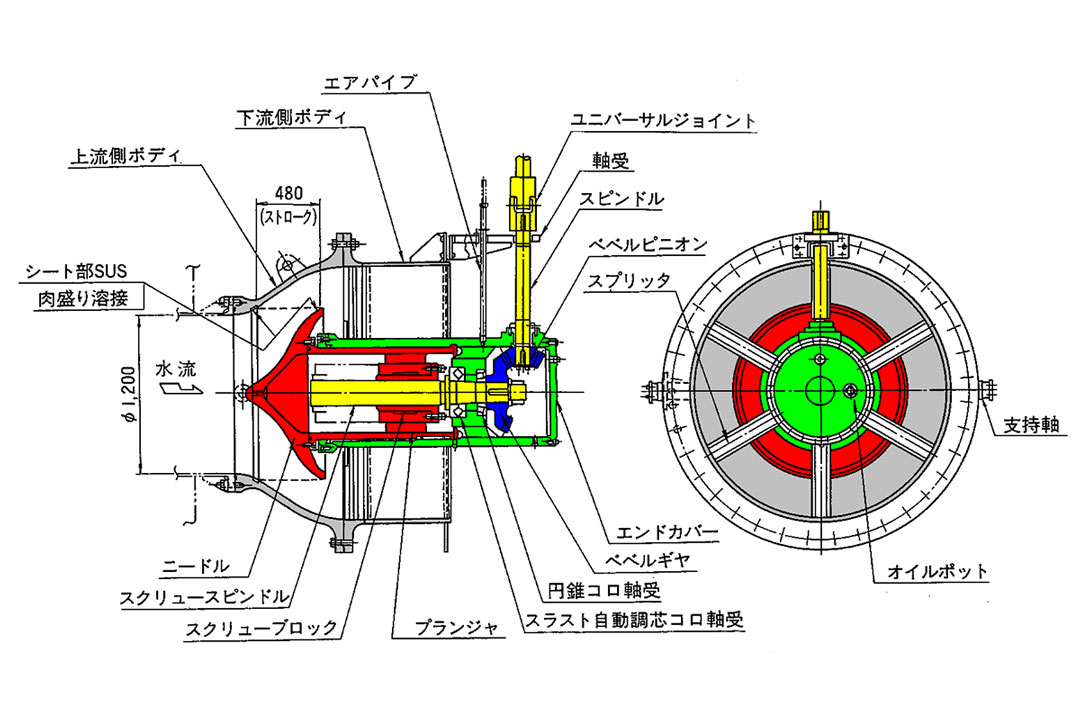

小容量放流設備における流量調節用主ゲートとして放流管の末端に設置されます。バルブは本体と円錐形状のニードルと開閉機構を内蔵したプランジャバルブ等から構成され、機械式と油圧式があります。バルブの開閉はニードルの移動によって行い、放流水は円筒形状になります。
特長
- バルブ本体はコンパクトなため、アーチダムのように設置スペースに制限があると有利となる場合があります。
- 放流水は空気を含んだ円筒形状で、ジェットフローゲートに比べて減勢された放流水となります。
- 駆動部がバルブ内部にあるため、維持管理はやや面倒ですが、分解整備が可能です。
